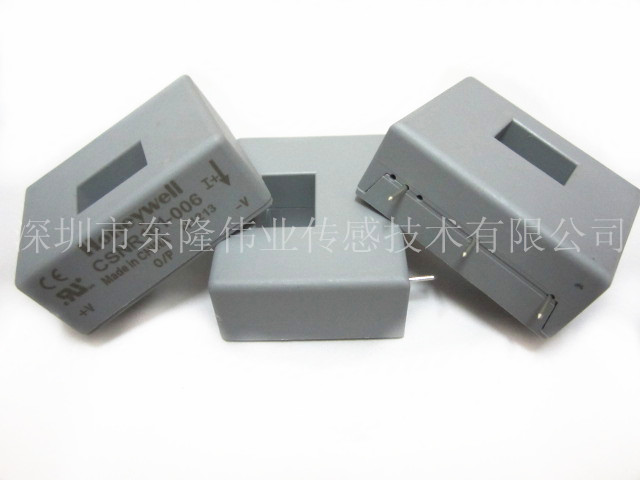

电流传感器 CSNR161-006
电流传感器 CSNR161-006
1: 概述:CSNR161-006闭环电流传感器,基于磁补偿原理。原/副边电路之间电气绝缘,可以测量直流、交流和脉冲电流。
2:电气参数
额定电流:125A.t rms(额定值)
测量范围:0~±200A.t(DC~AC Peak)
测量阻值(在70°C):Rm min Rm max
With±12V,at±125A.t Max:10ohm 40ohm
at±200A.t Max:10ohm 15ohm
With±15V,at±125A.t Max:30ohm 70ohm
at±200A.t Max:30ohm 35ohm
模拟输出电流(在50A时):125mA
匝数比率:1/1000
精度(25°C):优于±0.5%ln
供电电压:±12~15VDC(±5%)
原副边电器绝缘:3KVrms/50KHz/1分钟
3:精确性-动态参数
零点失调电流(25°C):优于±0.20mA
失调电流温漂(0~70°C):优于±0.30mA
线性度:优于±0.10%
响应时间:优于500ns
频带宽度:DC~150 KHz
dl/dT精确跟随:优于100A/μs
4:技术指标
工作温度范围:-40~85°C
储存温度范围:-40~90°C
耗电流:14mA加上输出电流
副边内阻(+70°C):30Ω
传感器外壳:聚碳酸/ABS合成品
连接形式(初级):穿孔
连接形式(次级):3×0.8mm PCB焊脚
附注
1.温度下的电阻范围;
2.上述参数都在25度和±15V供电的情况下,除非另外说明。
